পণ্যের বিবরণ:
|
উপাদান: | গ্যালভানাইজড স্টিলের কয়েল, হট রোল্ড কয়েল, কোল্ড রোল্ড কয়েল | গঠনের গতি: | 15মি/মিনিট পর্যন্ত |
---|---|---|---|
রোলার স্টেশন: | 18টি স্টেশন | হাইড্রোলিক কাটিং: | 7.5KW |
কাটার উপাদান: | Cr12 ইস্পাত | প্রধান ক্ষমতা: | 11 কিলোওয়াট |
পাওয়ার সরবরাহকারী: | 380V, 50HZ | মেশিনের আকার: | 10.3×1.5×1.2 মি |
লক্ষণীয় করা: | c purlin roll forming machine,c z purlin roll forming machine |

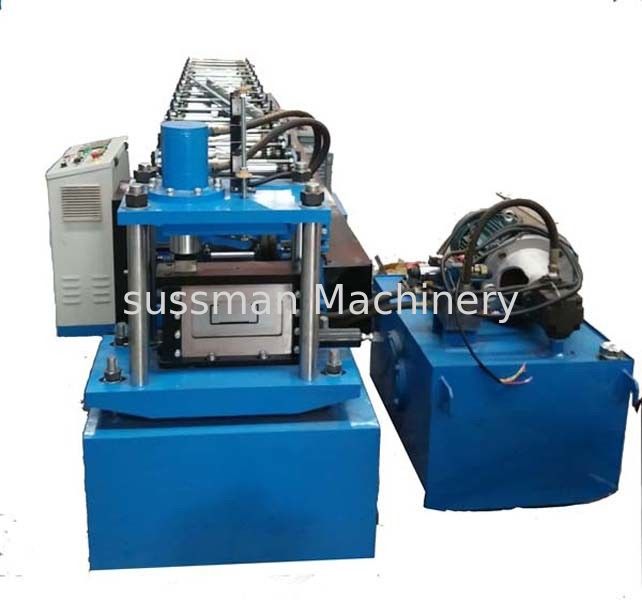

15KW স্বয়ংক্রিয় C এবং Z আকৃতির ইস্পাত দ্রুত পার্লিন রোল ফর্মিং মেশিন পরিবর্তন করুন
CZ Purlin প্রযুক্তিগত পরামিতি
আইটেম | প্যারামিটার | |
উপাদান বেধ | 1.5-3.0 মিমি | |
C purlin এর আকার | 80-300 মিমি | |
শক্তি চশমা |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 380V/3PH/50HZ |
মুল মটর | 11 কিলোওয়াট | |
হাইড্রোলিক মোটর | 7.5 কিলোওয়াট | |
জলবাহী চাপ | 10-12MPa | |
মেশিন চশমা |
প্রধান গঠন স্টেশন | 18টি ধাপ |
খাদ গঠন | ব্যাস 75 মিমি, 45# ইস্পাত তাপ পরিশোধন | |
বেলন উপাদান | GCR15 বিয়ারিং ইস্পাত নিভে যাওয়া HRC58-60° | |
ফলক উপাদান | Cr12 ছাঁচ ইস্পাত quenched চিকিত্সা60-62 সঙ্গে° | |
পাঞ্চ ছাঁচ (যদি প্রয়োজন হয়) | Cr12 quenched | |
গঠন গতি | 0-15মি/মিনিট | |
কাটিং সিস্টেম | রোল গঠনের পর দৈর্ঘ্য-সেট কাটিং | |
নিয়ন্ত্রণ ব্যবস্থা | পিএলসি এবং ইনভার্টার |
প্রধান উপাদান
যন্ত্রপাতির নাম | পরিমাণ |
3T ম্যানুয়াল আনকয়লার | 1 সেট |
সমতলকরণ ডিভাইস | 1 একক |
পাঞ্চিং স্টেশন | 1 একক |
প্রধান রোল গঠন মেশিন | 1 সেট |
হাইড্রোলিক স্টেশন | 1 সেট |
হাইড্রোলিক কাটিং |
1 সেট |
নিয়ন্ত্রণ ব্যবস্থা | 1 সেট |
রান আউট টেবিল | 1 একক |
ওয়ার্কিং ফ্লো
ডি-কয়লার------গাইড সহ ফিডিং----পাঞ্চিং------রোল ফর্মিং------হাইড্রলিক কাটিং----প্রোডাকশন সাপোর্ট টেবিল
পণ্যের প্রোফাইল এবং অঙ্কন
CZ purlin রোল গঠনের মেশিন দ্রুত পরিবর্তন প্রধান বৈশিষ্ট্য
1. রোলার বা স্পেসার পরিবর্তন না করে বিভিন্ন purlin আকার উত্পাদন.
2. বিভিন্ন আকারের জন্য কাটিং ব্লেড পরিবর্তন করার প্রয়োজন নেই।
3. সহজ অপারেশন, কম রক্ষণাবেক্ষণ খরচ
4. purlin ওয়েব সাইড এবং ফ্ল্যাঞ্জ সাইডের যেকোনো অবস্থানে ঐচ্ছিক পাঞ্চ হোল
আমাদের মেটাল সি পুরলিন রোল তৈরির মেশিনের সুবিধা
1. বিরোধী-মরিচা রোলার: quenched চিকিত্সা, দীর্ঘ জীবন সময় সঙ্গে Cr12 ছাঁচ ইস্পাত.
2. তাপ চিকিত্সা: ইস্পাত চাপ অপসারণ, বিকৃতি এড়াতে ফ্রেম কাটিয়া জন্য তাপ চিকিত্সা.
3. কাটার ফলক: quenched চিকিত্সা, দীর্ঘ জীবন সময় সঙ্গে Cr12 ছাঁচ ইস্পাত.
4. উচ্চ নির্ভুলতা: রোলারগুলির জন্য শ্যাফ্টগুলি কমপক্ষে দুবার গ্রাইন্ডিং মেশিন দ্বারা টুল করা হয়।রোলার নির্ভুলতা কর্মক্ষমতা নিশ্চিত করতে CNC প্রক্রিয়া করা হয়.
5. মানুষের উৎপত্তি: টাচ স্ক্রিন সহ মিতসুবিশি পিএলসি চালু করেছে।বন্ধুত্বপূর্ণ ম্যান-মেশিন মিথস্ক্রিয়া।
6. চমৎকার পরিষেবা: মেশিন ইনস্টল করতে এবং আপনার কর্মীদের প্রশিক্ষণের জন্য প্রযুক্তিবিদকে আপনার কারখানায় পাঠানো যেতে পারে।আমাদের মেশিনের জন্য আজীবন পরিষেবা।
7. অল-ইন-হাউস সোর্স: আপনার মেশিনের গুণমান এবং ডেলিভারি নিশ্চিত করতে আমরা "অল-ইন-হাউস সোর্স" কারখানা।
8. দীর্ঘ জীবন: আপনি আমাদের উত্পাদন মেশিনের জীবনকাল 15 বছরের বেশি নিশ্চিত করুন।
