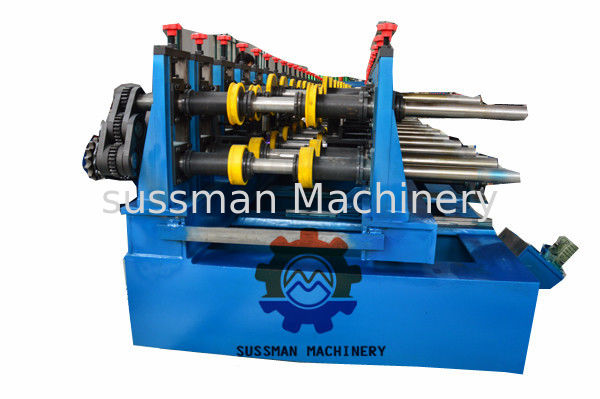

টেকসই 20 স্টেশন কেবল ট্রে রোল বিরচন মেশিন 10 মিটার প্রতি মিনিট

প্রধান স্পেসিফিকেশন ডেটা

• উপাদান - বেধ: 1-2 মিমি
• কাঁচামাল: জালিত ইস্পাত এবং কালো ইস্পাত শীট
• কাজের গতি: 10 মিটার / মিনিট
• গঠনের পদক্ষেপ: 20 স্টেশন
• রোলারের উপাদান: Gcr15, Quench HRC58-62 ধাতব ক্রোম
• খাদ উপাদান: 45 # উন্নত ইস্পাত (ব্যাস: * 90 মিমি), তাপ পরিশোধক
• চালিত সিস্টেম: চেইন শ্যাফ্ট ব্যাস 100 মিমি দ্বারা
• রিডুসার সহ প্রধান শক্তি: ২২ কেডাব্লুএইচ চীন বিখ্যাত
• কাটিং: জলবাহী কাটিং Cr12mov m
• ছুরি কাটার উপাদান: Cr12Mov, Quench HRC58-62
• জলবাহী স্টেশন শক্তি: 7.5KW Wuxi Wanshen বিখ্যাত চীনা ব্র্যান্ড
• পুরো মেশিনটি শিল্প কম্পিউটার-পিএলসি দ্বারা নিয়ন্ত্রিত হয় is
• পিএলসি - প্যানাসনিক, জাপান
• টাচ স্ক্রিন — বেইজিং কুনলুন এনকোডার - ওমরন, জাপান
• বৈদ্যুতিক যন্ত্রাংশ - স্নাইডার
• পিএলসি দ্বারা নিয়ন্ত্রিত মোটর এবং রেল দ্বারা উচ্চতা সামঞ্জস্য করুন

যন্ত্র অংশ তালিকা

প্রোফাইল অঙ্কন

কাজের প্রবাহ

ডিকোয়লার- লেভেলিং-সার্ভো ফিডিং- পাঞ্চিং- মূল রোল গঠন - কাটিয়া- টেবিল রান আউট

প্রযুক্তি তথ্য

• 5 টন জলবাহী ডি-কোয়েলার

ব্যাস: 508-610 মিমি হাইড্রোলিক প্রসারণ। রেফারেন্সের জন্য ছবি

সম্প্রসারণ: জলবাহী ডিকোয়লার

ক্ষমতা: প্রতি ম্যান্ড্রেল 5000 কেজি

সর্বাধিক কয়েল প্রস্থ: 1250 মিমি

ভেরিয়েবল ব্রেক টেনশন সামঞ্জস্য ভালভের সাথে টেনশন ব্রেক টেনে আনুন

• সমতলকরণ ডিভাইস

7 রোল সমতলকরণ, 3 রোল আপ এবং 4 রোল ডাউন

ব্যাস মসৃণ পৃষ্ঠটি সুরক্ষিত করতে Ø 80 মিমি, ক্রোম এবং এইচআরসি 60 তাপ চিকিত্সা

সমতলকরণ কাঁচামাল বেধ: 1.0-2 মিমি

সর্বোচ্চ স্তরকরণ কাঁচামাল প্রস্থ: 1000 মিমি

শক্তি: 7.5 কেডব্লু

• খাওয়ানোর ডিভাইস

ফিডিং সার্ভো ফিডিং মোটর: প্রায় 7.5 কেডব্লিউ, ইয়াসকাওয়া (জাপানি ব্র্যান্ড)

বিবরণ: সার্ডো ফিডিং নির্ভুলভাবে ঘুষি দূরত্ব নিয়ন্ত্রণ করতে পারে, পিএলসি দ্বারা নিয়ন্ত্রিত, এবং খাওয়ানো সহনশীলতা + -0.05 মিমি হতে পারে, সার্ভো মোটর গতি নিয়ন্ত্রণ করতে পারে, এবং ইনপুট সংকেত গ্রহণ করতে পারে, এবং দ্রুত প্রতিক্রিয়া জানাতে পারে, এবং পারফরম্যান্স ভাল করে, টাচ স্ক্রিনটি ঘূর্ণন গতি, দৈর্ঘ্য এবং পরিমাণ প্রদর্শন করতে পারে, এটি ম্যানুয়াল এবং অটো মোড দ্বারা নিয়ন্ত্রিত হতে পারে।

• ছাপাখানা

সিরিজ JH21-160

ব্র্যান্ডের নাম: ইয়াংলি

• ছাঁচের বিবরণ পঞ্চিং

প্রোফাইল হিসাবে, মোট পঞ্চিং ছাঁচ 5 সেট প্রয়োজন, যখন প্রথম ছিদ্র অঙ্কন ঘুষি করার দরকার হয়, দ্বিতীয় ছিদ্র অঙ্কন ঘুষিবার সময়, ঘুষি ছাঁচ 1 পরিবর্তন করুন, পঞ্চিং ছাঁচটি 2, ect পরিবর্তন করুন। যখন পঞ্চিং হেডগুলি ভেঙে যায়, সেগুলি মুছে ফেলা যায় এবং নতুন পঞ্চিং হেডগুলি দ্বারা পরিবর্তন করা যায়।

ছাঁচে ছাঁচের উপাদানগুলি: Cr12Mov এইচআরসি 58-62 ডিগ্রি শঙ্ঘাই নও 5 স্টিল (স্টিলের জন্য চীন সেরা ব্র্যান্ড)

পঞ্চিং গর্ত: নীচে 35 * 7 লম্বা দীর্ঘ গর্ত, এবং দূরত্ব 25 মিমি এবং 80 মিমি। লোগো সহ

পার্শ্ব গর্ত: যখন প্রস্থ 50 মিমি, 2 গর্ত, যখন প্রস্থ 100 মিমি, 2 গর্ত, এবং যখন প্রস্থ 150 মিমি, 3 গর্ত হবে।

• কাটিং:

কাটার ফলক উপাদান: Cr12mov এইচআরসি58-62 ডিগ্রি

গঠনের পরে কাটা: প্রয়োজনীয় দৈর্ঘ্যে রোল গঠনের পরে শীটটি কাটা

কাটিয়া গতি: প্রধান মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় এবং কাটিয়াটি ঘটবে। কাটার পরে, প্রধান মেশিন স্বয়ংক্রিয়ভাবে শুরু হবে।

ফলক উপাদান: সিআর 12 তাপ চিকিত্সা সহ

দৈর্ঘ্য পরিমাপ: স্বয়ংক্রিয় দৈর্ঘ্য পরিমাপ

দৈর্ঘ্যের সহনশীলতা: 6 মি +/- 1.5 মিমি

• আউট টেবিল:

দৈর্ঘ্য: 3 মিটার

সংখ্যা: 2 ইউনিট
