CZ পার্কেল রোল বিরচন মেশিন
>
|
|
| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Sussman |
| সাক্ষ্যদান | SGS.CE.ISO |
| মডেল নম্বার | এসএম-সিপি |
দ্রুত বিনিময়যোগ্য হাইড্রোলিক Cz Purlin রোল ফর্মিং মেশিন গ্যালভানাইজড স্টিল CZU Purlin রোল ফর্মিং মেশিন
| এনআমি | CZU Purlin রোল ফর্মিং মেশিন | |
| 1 | উপযুক্ত কাঁচামাল | PPGI/PPGL/GI/GL ইস্পাত কয়েল |
| 2 | কয়েল শীটের পুরুত্ব | 1.5-3.0 মিমি |
| 3 | খাওয়ানো কুণ্ডলী প্রস্থ | 200-500 মিমি |
| 4 | কার্যকরী প্রস্থ | 100-300 মিমি |
| 5 | ফ্রেমের নিচে | 400H-বিম |
| 6 | মাটি খাদ ব্যাস | 76 মিমি, উচ্চ গ্রেড 45# ইস্পাত, ফিনিস টার্নিং, নলাকার নাকাল, কীওয়ে সহ |
| 7 | বেলন |
উচ্চ গ্রেড Gcr15, CNC লেদ দ্বারা প্রক্রিয়াকৃত, নিভে যাওয়া এবং টেম্পারড চিকিত্সা, হার্ড ক্রোম প্রলিপ্ত 0.05-0.07 মিমি |
| 8 | মধ্যম প্লেটের পুরুত্ব | 18 মিমি |
| 9 | স্টেশন গঠন | 13 |
| 10 | ড্রাইভ প্রকার | চেইন দ্বারা (2.0 ইঞ্চি) |
| 11 | প্রধান মোটরের শক্তি | সাইক্লোইডাল রিডুসার, লিচাও, সাংহাই সহ 15 কিলোওয়াট |
| 12 | পাম্প স্টেশনের শক্তি | 5.5 কিলোওয়াট |
| 13 | গঠন গতি | প্রায় 15 মি/মিনিট |
| 14 | হাইড্রোলিক কাটিং | PLC দ্বারা নিয়ন্ত্রিত |
| 15 | পিএলসি | ডেল্টা, তাইওয়ান / মিতসুবিশি, জাপান |
| 16 | ব্লেড কাটার উপাদান | Cr12Mov, 58-62℃ নিভিয়ে দেয় |
| 17 | ফ্রিকোয়েন্সি রূপান্তরকারী |
এটি কাটার আগে ধীর করার সুবিধা রয়েছে, দৈর্ঘ্যের নির্ভুলতা নিশ্চিত করতে (±1 মিমি, এর চেয়ে অনেক ভাল শিল্প মান ±3 মিমি)। |
C Purlin প্রযুক্তিগত পরামিতি
| না. | নাম | ইউনিট | পরিমাণ |
| 1 | ডিকয়লার | সেট | 1 |
| 2 | প্রবেশ সৈকত | সেট | 1 |
| 3 | রোল গঠনের জন্য প্রধান মেশিন | সেট | 1 |
| 4 | কাটিং সিস্টেম | সেট | 1 |
| 5 | ঘুষি | সেট | 1 |
| 6 | আউটপুট টেবিল | সেট | 1 |
| 7 | কন্ট্রোল সিস্টেম (PLC) | সেট | 1 |
| 8 | জলবাহী স্টেশন | সেট | 1 |
দ্রুত C থেকে Z purlin রোল গঠনের মেশিন পরিবর্তনের প্রধান বৈশিষ্ট্য
1. স্বয়ংক্রিয় C/Z purlin মেশিন সাধারণ স্বয়ংক্রিয় এবং ম্যানুয়াল স্টেপলেস সমন্বয়ের মাধ্যমে C/Z purlins-এর বিভিন্ন স্পেসিফিকেশন তৈরি করতে একই সরঞ্জামের সেট গ্রহণ করে এবং স্পেসিফিকেশন পরিবর্তন করার সময় ফর্মিং রোলারগুলি প্রতিস্থাপন করার প্রয়োজন নেই।উত্পাদন প্রক্রিয়া একটি স্বয়ংক্রিয় নিয়ন্ত্রণ পদ্ধতি গ্রহণ করে, যা স্বয়ংক্রিয়ভাবে পুরলিনের দৈর্ঘ্য, অনুদৈর্ঘ্য গর্তের দূরত্ব এবং পরিমাণের মতো ইনপুট পরামিতি অনুসারে খোঁচা, কাটা এবং গঠন করতে পারে।
2. C80-300 এবং Z120-300-এর মধ্যে যে কোনও মডেল তৈরি করা যেতে পারে এবং প্লেটের বেধ 1.5-3.0 মিমি হতে পারে।এটি 1 মিনিট সময় নেয়;সি/জেড-আকৃতির ইস্পাত স্যুইচিংয়ের জন্য শুধুমাত্র একটি সাধারণ ম্যানুয়াল রিভার্সিং অপারেশন প্রয়োজন, এবং সি-আকৃতির ইস্পাত এবং জেড-আকৃতির স্টিলের মধ্যে স্যুইচ 5 মিনিটের মধ্যে উপলব্ধি করা যেতে পারে;
4. অপারেশনটি সহজ, কর্মীদের জন্য অপারেশনের অসুবিধা হ্রাস করে, মডেল পরিবর্তন করার জন্য সময় বাঁচায় এবং উত্পাদন দক্ষতা উন্নত করে।
5. CZ টাইপ purlin মেশিন গাইড, লেভেলিং ডিভাইস, 2 হাইড্রোলিক পাঞ্চিং ডিভাইস, হাইড্রোলিক কাটিং ডিভাইস, দ্রুত পরিবর্তনের সাথে রোল ফর্মিং মেশিন, বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, হাইড্রোলিক সিস্টেম ইত্যাদির সমন্বয়ে গঠিত।
C Purlin মেশিনের প্রতিটি অংশ
1.3T ম্যানুয়াল ডি-কয়লার
ব্যাস: 460-520 মিমি প্রসারণ।
ক্ষমতা: 3 টন
সর্বোচ্চ কুণ্ডলী প্রস্থ: 500 মিমি
2. লেভেলিং ডিভাইস
তৈরি এবং প্রক্রিয়াকরণের জন্য সৈকতের মধ্য দিয়ে কাঁচামাল (স্টিল প্লেট) রাখুন
ব্যাস হল Ø 76mm, ক্রোম এবং HRC60 তাপ চিকিত্সা মসৃণ পৃষ্ঠকে সুরক্ষিত করতে।
7 রোল লেভেলিং, 3 রোলস আপ এবং 4 রোলস ডাউন,এটি গ্যারান্টি দিতে পারে যে পণ্যগুলি ঝরঝরে, সমান্তরাল এবং সবকিছুই অভিন্ন

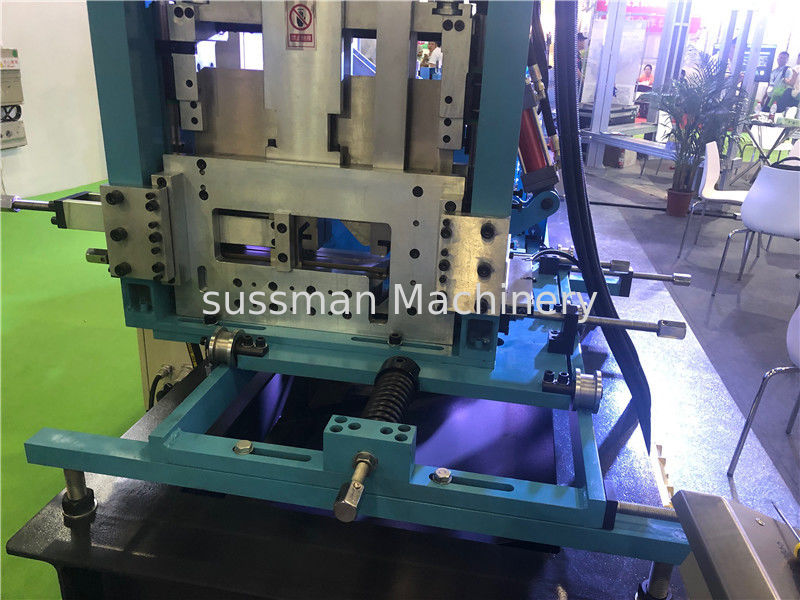

3. পাঞ্চিং এবং কাটিং ডিভাইস
এটি সিদ্ধান্ত নিতে হাইড্রোলিক ড্রাইভ এবং স্বয়ংক্রিয় অবস্থান গ্রহণ করে
মাত্রা এবং লক্ষ্য পণ্য কাটা
জলবাহী স্টেশন চাপ: 20 MPa
হাইড্রোলিক কয়েল: 46#
উপাদান: এতে এক সেট ফলক, একটি হাইড্রোলিক সিলিন্ডার এবং একটি কাটার মেশিন রয়েছে
ব্লেড উপাদান কাটিয়া: উচ্চ চিকিত্সা সঙ্গে Cr12 Mov ইস্পাত
4. কন্ট্রোল বক্স
(1) পাওয়ার সরবরাহকারী: 380V, 50 Hz, 3 ফেজ (অনুরোধের সাথে সামঞ্জস্য করা হয়েছে)
(2)।কন্ট্রোল প্যানেল: বোতাম-টাইপ সুইচ এবং টাচ স্ক্রিন
(3) টাচ স্ক্রিনে ভাষা: ইংরেজি এবং চীনা
(4) স্বয়ংক্রিয়ভাবে দৈর্ঘ্য এবং পরিমাণ পরিমাপ।
(5) দৈর্ঘ্য এবং পরিমাণ PLC দ্বারা নিয়ন্ত্রিত।
(6) দৈর্ঘ্যের ভুলতা সহজেই সংশোধন করা যেতে পারে।
