পণ্যের বিবরণ:
|
| বৈদ্যুতিক উত্স: | 380V 50Hz 3 ধাপ | প্রধান মোটর শক্তি: | 7.5kw |
|---|---|---|---|
| জলবাহী স্টেশন শক্তি: | 5.5KW | পার্থিব বেধ: | 0.6-1.2mm |
| খাওয়ানো প্রস্থ: | 182mm | মেশিনের আকার: | 4900 * 1000 * 1500 মিমি |
| বেলন উপাদান:: | SKD -11 | Decoiler: | 2 টন |
| লক্ষণীয় করা: | C89x41 স্টাড রোল বিরচন মেশিন,GCr15 অশ্বপালনের রোল বিরচন মেশিন,C89x41 ট্র্যাক রোল বিরচন মেশিন |
||
সি 98 * 41 জিসিআর 15 স্টিল নতুন প্রযুক্তি স্বয়ংক্রিয় হালকা গেজ ইস্পাত ফ্রেমিং রোল বিরচন মেশিন
প্রধান বিশেষ উল্লেখ
| না | আইটেম | স্পেসিফিকেশন | |||
| ঘ | চালিত ডিকোয়লার | ||||
| ওজন লোড হচ্ছে | 2 টন | ||||
| কয়েল ইনার ব্যাস | 460-520 মিমি | ||||
| শক্তি | ২.৫ কিলোওয়াট | ||||
| ঘ | রোল বিরচন মেশিন | ||||
| মাত্রা | 5 এমএক্স 1 এমএক্স 1.8 এম | ||||
| ওজন | 3500 কেজিএস | ||||
| রোলারগুলির উপাদান | উপাদান: জিসিআর 15 | ||||
| রোলারদের প্রসেসিং টেকনিক | সিএনসি মেশিনিং, তাপ চিকিত্সা এইচআরসি58-60, তারপরে সিএনসি লেদ দ্বারা প্রক্রিয়াজাতকরণ, অবশেষে প্রলেপ দেওয়া | ||||
| খাদের উপাদান | 40 সিআর | ||||
| শ্যাফ্টগুলির জন্য প্রসেসিং টেকনিক |
সিএনসি মেশিন, শোধ এবং এইচআরসি ২৮-৩২ কে টেম্পারিং করে, তারপরে সিএনসি লেদ, প্রলেপ এবং পলিশিং শেষ পর্যন্ত |
||||
| শীট গাইডিং ডিভাইস | |||||
|
গর্ত পাঞ্চিং ডিভাইস
|
(স্ক্রু হোল, সার্ভিস হোল, ওয়েব খাঁজ, ঠোঁট খাঁজ, ট্রাস এন্ড চাম্পার, স্বেজ, ক্রিম)
|
||||
| ঘ | নিয়ন্ত্রণ ব্যবস্থা | ||||
| প্রধান নিয়ন্ত্রণ ব্যবস্থা | একটি লেনভো ল্যাপটপ এবং মেশিনের ভিত্তিক ফ্রেমের অভ্যন্তরে একটি নিয়ন্ত্রণ বক্স | ||||
| উত্পাদন সফ্টওয়্যার | ডিজাইনিং সফ্টওয়্যার ভার্টেক্সের সাথে মেলানোর জন্য বিশেষ নকশাকৃত | ||||
| লিজার প্রিন্টিং ডিভাইস | ইউএসএ ম্যাথিউ লিজার প্রিন্টিং ডিভাইস পেইন্টিং স্প্রে লোগো এবং ইনস্টলেশন নির্দেশক নম্বর জন্য | ||||
| রিমোট-নিয়ন্ত্রণ ডিভাইস | সামনে বা পিছনে বা থামার জন্য ওয়্যারলেস রিমোট-কন্ট্রোলার মেশিন | ||||
| প্রধান উপাদান ব্র্যান্ড | পিএলসি (স্ব-বিকাশিত), রিলে (স্নাইডার), প্রক্সিমিটি সুইচ (স্নাইডার), এনকোডার (ওমরন), সার্ভো মোটর (জিনজি) | ||||
| ঘ | সার্ভো সিস্টেম এবং হাইড্রোলিক সিস্টেম | ||||
| সার্ভো মোটর | 5.5 কেডব্লিউ, নির্ভুল গ্রহগত গিয়ার রিডিউসার নিয়ে নিচ্ছে | ||||
| জলবাহী স্টেশন | 7.5 কেডব্লু; হাইড্রোলিক অয়েল ইনজেকশন 200 লিটার | ||||
| ৫ | রান আউট টেবিল | ||||
| দৈর্ঘ্য | 3 এম | ||||
প্রধান আনুষাঙ্গিক:
(1) প্রধান গঠন মেশিন;
(2) 2 টি হাইড্রোলিক আনকোলার;
(3) স্বয়ংক্রিয় পোস্ট খোঁচা এবং কাটা ডিভাইস;
(4) জলবাহী মোটর সিস্টেম;
(5) পণ্য সফটওয়্যার সহ শিল্পকৌশল নিয়ন্ত্রণকারী সিস্টেম;
(6) জলবাহী পোস্ট-কাটার;
(7) স্বয়ংক্রিয় মুদ্রণ ডিভাইস;
(8) ভার্টেক্স বিডি ডিজাইন সফ্টওয়্যার;
(9) রান আউট টেবিল;
1. প্রাচীর, মেঝে এবং ছাদ কাঠামো স্বয়ংক্রিয়ভাবে উত্পাদিত হয়, নকশার সময় সাশ্রয় করে।
2. স্বয়ংক্রিয় 3 ডি ছাঁচনির্মাণ, 100% নির্ভুলতার বীমা করুন।
৩. বিশ্লেষণ প্রকল্পের কার্যক্রমে, সফ্টওয়্যারটি ভারবহন ক্ষমতা গণনা করতে পারে।
৪. ফ্রেম ওয়ার্ক থ্রিডি ম্যাপ এবং থ্রিডি ডেকোরেশন ভিউ তৈরি করুন।
5. সম্পূর্ণ বিল্ডিং ফ্রেমটি স্বাধীন ইউনিট অঙ্কনের সমাধান হতে পারে।
Material. প্রয়োজনীয় ইস্পাত, প্লেটস, তাপ নিরোধক উপাদান, দরজা এবং উইন্ডোজ, স্ক্রু এবং অন্যান্য ম্যাচিংয়ের উপাদান সহ উপাদানের বিল গণনা করুন।
7. চিহ্নিত ওয়ার্ক টুকরা, সরঞ্জাম সহ ডকিং সহ প্রক্রিয়াজাত ডেটা তৈরি করুন।
৮. সফ্টওয়্যার রক্ষণাবেক্ষণ এবং প্রশিক্ষণ ফি।
9. রক্ষণাবেক্ষণ এবং সহায়তা ফি 2200.00 ডলার / বছর।এটি সফ্টওয়্যার আপডেট এবং alচ্ছিক জন্য।
সংখ্যা নিয়ন্ত্রণ ব্যবস্থা
স্বতন্ত্র বৌদ্ধিক সম্পত্তি অধিকারের সাথে এলজিএস মেকার উত্পাদন নিয়ন্ত্রণ সফ্টওয়্যার সিস্টেমটিকে তার শিল্প গ্রেড কম্পিউটারের সাথে সমস্ত ধরণের কর্মপরিবেশে ব্যবহার করার জন্য বীমা করতে পারে।
1. ১ inch ইঞ্চি রঙের শিল্প গ্রেড কম্পিউটার কীবোর্ড, মাউস বা টাচ স্ক্রিন অপারেশন চয়ন করতে পারে।ইচ্ছায় ম্যানুয়াল বা স্বয়ংক্রিয় ফাংশন স্যুইচ করা।
২. অপারেশন ইন্টারফেসে বিভিন্ন ভাষা চয়ন করার জন্য, ডিজাইনের সফ্টওয়্যারটিতে আউটপুট ডেটা পরিচালনা করা সহজ ইউএসবি দ্বারা অনুলিপি বা ইন্টারনেটের মাধ্যমে টেলিট্রান্সমিশন অনুলিপি করা যায়।
৩. ম্যানুয়াল হস্তক্ষেপ ছাড়াই উত্পাদনের সময় সরাসরি ডিজাইন ডেটা পড়ুন।
৪. গ্রাফিক্সের মাধ্যমে পুরো উত্পাদন প্রক্রিয়াটি রিয়েল-টাইম পর্যবেক্ষণ করে, যা দেখায় যে কোন কাজের অংশটি কাজ করছে, দৈর্ঘ্য, পিসি এবং উপাদানগুলির অবস্থা ইত্যাদি
৫. সুরক্ষার জন্য স্বয়ংক্রিয় ফল্ট সনাক্তকরণ এবং অ্যালার্ম সিস্টেমের সাহায্যে উত্পাদন প্রক্রিয়া পর্যবেক্ষণ ও নিয়ন্ত্রণ করুন।
Any. যেকোন সময় একক রব পিস বা পুরো ইউনিট নির্বিশেষে কোনও কাজ যুক্ত করতে, সংশোধন করতে বা বাতিল করতে দক্ষতা উন্নত করুন।এটি উপাদান ত্রুটি বা ব্যক্তিগত ত্রুটির কারণে স্ক্র্যাপ সমস্যা সমাধান করতে পারে।
Normal. সাধারণ ক্ষেত্রে মেশিন বন্ধ হয়ে যাওয়ার পরে ডেটা স্বয়ংক্রিয়ভাবে সংরক্ষণ করা হয়।দুর্ঘটনাজনিত পাওয়ার-অফ সুরক্ষা ডিভাইস alচ্ছিক।
৮. স্বাধীন বৌদ্ধিক সম্পত্তি অধিকার সহ সিস্টেম স্থায়ীভাবে বিনামূল্যে ব্যবহার।
সরঞ্জাম বর্ণনা
1) .আউটমেটিক উল্লম্ব একক মাথা আনকোলার: 1 সেট
এ। হাত শক্ত করার নকশা ব্যবহার করে, কয়েল আইডি: Ф460 মিমি -520 মিমি, কয়েল ওডি: Ф1400 মিমি, লোডিং: 2000 কেজি
বি। ফ্রিকোয়েন্সি রূপান্তর স্বয়ংক্রিয় আনকাইলিং
সি.পাওয়ার: ২.২ কেডব্লিউ
2)।ফ্রেম: স্টিল প্লেট ldালাই ব্যবহার করে, চাপের চিকিত্সা সামগ্রিক annealing, বিকৃতি ছাড়া দীর্ঘমেয়াদী ব্যবহার নিশ্চিত করতে;মাত্রিক নির্ভুলতা নিশ্চিত করতে সিএনসি মেশিনিং কেন্দ্র প্রক্রিয়াজাতকরণ।
3)।আর্ট: প্রধান আর্চটি বক্স স্ট্রাকচার, বক্সটি সিএনসি মেশিনিং সেন্টার প্রসেসিং, সহায়ক খিলানটি স্বাধীন কাঠামো।
4)।ঘূর্ণায়মান ছাঁচ: Cr12mov ডাই ইস্পাত, শূন্যতার পরে HRC60-62 ened শক্ত করে গর্ত এবং মুখের প্রান্তটি পরিমার্জন করতে, সিএনসি লেদ লেভেলটি পৃষ্ঠের সমাপ্তি করে।
5)।প্রধান অক্ষ: 40Cr সরঞ্জাম ইস্পাত, নিরোধক এবং উত্তেজনা তাপ চিকিত্সা, বাহ্যিক নাকাল সমাপ্তি জন্য উপাদান
6)।ড্রাইভ সিস্টেম: পরিধান ছাড়াই দীর্ঘ সময়ের ব্যবহার নিশ্চিত করার জন্য, নির্ভুলতা দাঁত গিয়ার তেল নিমজ্জন অপারেশন সহ চক্রের মধ্যে সার্ভো মোটর এবং রিডুসার সংযোগ।
7)।হাইড্রোলিওক
ক।এনার্জি স্টোরেজ স্ট্রাকচার, এনার্জি সেভিং এবং পরিবেশ সুরক্ষা
খ।জলবাহী উপাদান: জার্মানি বোশ রেক্স্রোথ পণ্য
8)।ছাঁচ ছাঁচ
ডাই মডেল উপাদানগুলিতে এস 45 সি সরঞ্জাম ইস্পাত, ডি 2 বা এসকেডি 11 উচ্চ মানের স্টিল সহ ছাঁচ সন্নিবেশ করা হয়, জাপানের চাল পণ্যগুলির সাথে ছাঁচের অংশগুলি ব্যবহৃত হয়।
9)।বৈদ্যুতিক যন্ত্রাংশ
উঃ মৌলিক আমদানি করা গতি নিয়ন্ত্রক এবং পিএলসি C

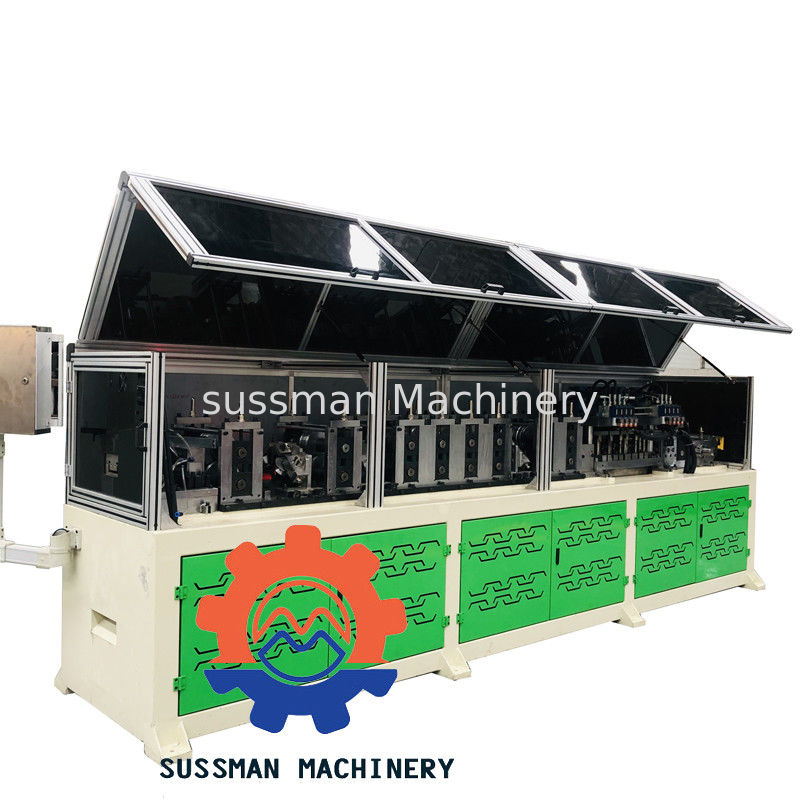

আমাদের মেশিন ফটো
