Thick Galvanized Steel Roof Panel Roll Forming Machine with Chain Driving System

প্রযুক্তি সংক্রান্ত প্রক্রিয়া

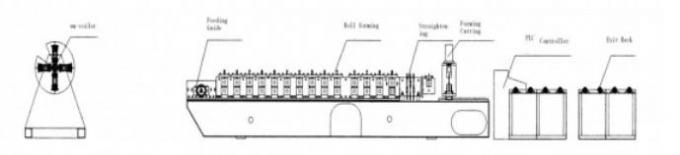

Uncoiling-Feedingwithguide - Rollforming- কাটার- পণ্য সংগ্রহ

অ - coiler:

5 টন পি অ্যাডভাইভ ডেকওলার

কয়েল ভেতরের ব্যাসার্ধ: ¢ 508-610 মিমি
কুলের ব্যাস সর্বোচ্চ: ¢ 1500 মিমি
সর্বোচ্চ কুণ্ডলী প্রস্থ: 1250mm

রোল গঠন মেশিন:

রোল বিরচন মেশিন: আরএফ-আরপি

রোলিং গতি: 10-12m / মিনিট (কাটিয়া সময় অন্তর্ভুক্ত করা হয় না)

ইস্পাত শীট বেধ: 0.3-0.8 মিমি রঙ আঁকা শীট

মেশিন অ্যালুমিনিয়াম, PPGI, PPGL, ইত্যাদি জন্য সামঞ্জস্যপূর্ণ হতে হবে

কন্ট্রোল সিস্টেম: পিএলসি

রোলার স্টেশনঃ প্রায় 14 টি স্টেশন এবং 14 টি স্টেশন নিচে

বেলন উপাদান: 45 # ক্রোম সঙ্গে প্রলিপ্ত ইস্পাত, বোঁচকা

খাদ উপাদান এবং DIA: ¢ 75mm, উপাদান 45 # ফর্ক ইস্পাত, quenching সঙ্গে ক্রোম

প্রধান মোটর শক্তি: 7.5 কিলোওয়াট

জলবাহী চাপ: 12Mpa

সহনশীলতা: + 1.5 মিমি

শক্তি সরবরাহকারী: 380V, 50HZ, 3 ফেজ

ড্রাইভের পথ: 1.2 ইঞ্চি একক চেন

মেশিন রঙ: নীল

গঠন মেশিনের আকার: 7000 * 1500 * 1000mm

মেশিন ওজন: প্রায় 8 টন

কাটিং:
(1) কাটিং গতি: প্রধান মেশিন স্টপ এবং তারপর স্বয়ংক্রিয়ভাবে কাটা। কাটা পরে, প্রধান মেশিন পুনরায় আরম্ভ স্বয়ংক্রিয়ভাবে
(2) ব্লেড উপাদান: তাপ চিকিত্সা সঙ্গে CR12
(3) দৈর্ঘ্য পরিমাপ: স্বয়ংক্রিয়ভাবে
(4) কাটিয়া বেধ: 0.3- 0.8 মিমি
(5) হাইড্রোলিক স্টেশন পাওয়ার: 4 কিলোওয়াট

হাইড্রোলিক স্টেশন

এটি চাকা তেল পাম্প দ্বারা নিয়ন্ত্রিত হয়। মধ্যে জলবাহী তেল ভর্তি পরে
হাইড্রোলিক তেল ট্যাংক, পাম্প ড্রাইভ কার্টার মেশিন শুরু
কাটিং পেশা।
উপাদান: সিস্টেম জলবাহী ট্যাংক একটি সেট, জলবাহী একটি সেট অন্তর্ভুক্ত
তেল পাম্প, দুটি জলবাহী পাইপ। এবং ইলেক্ট্রোম্যাগনেটিজম ভালভ দুটি সেট।

আউট টেবিল :

আকার: 4000 * 1350 * 1000mm

নিয়ন্ত্রণ বাক্স:

বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম অংশ,
টি আকার: 9.0000pt; mso- ফন্ট-কার্নিং: 1.0000pt; "> 00 মিমি

(1) শক্তি সরবরাহকারী: 380V, 50Hz, 3Phase (অনুরোধ সঙ্গে সামঞ্জস্যপূর্ণ)
(2) দৈর্ঘ্য এবং পরিমাণ পরিমাপ স্বয়ংক্রিয়ভাবে;
(3) দৈর্ঘ্য এবং পরিমাণ পিএলসি দ্বারা নিয়ন্ত্রিত,
(4) দৈর্ঘ্য অযোগ্যতা সহজে সংশোধন করা যাবে।
(6)। কন্ট্রোল প্যানেল: বোতাম-টাইপ সুইচ এবং স্পর্শ পর্দা
(7) দৈর্ঘ্য ইউনিট: মিলিমিটার (কন্ট্রোল প্যানেল চালু)

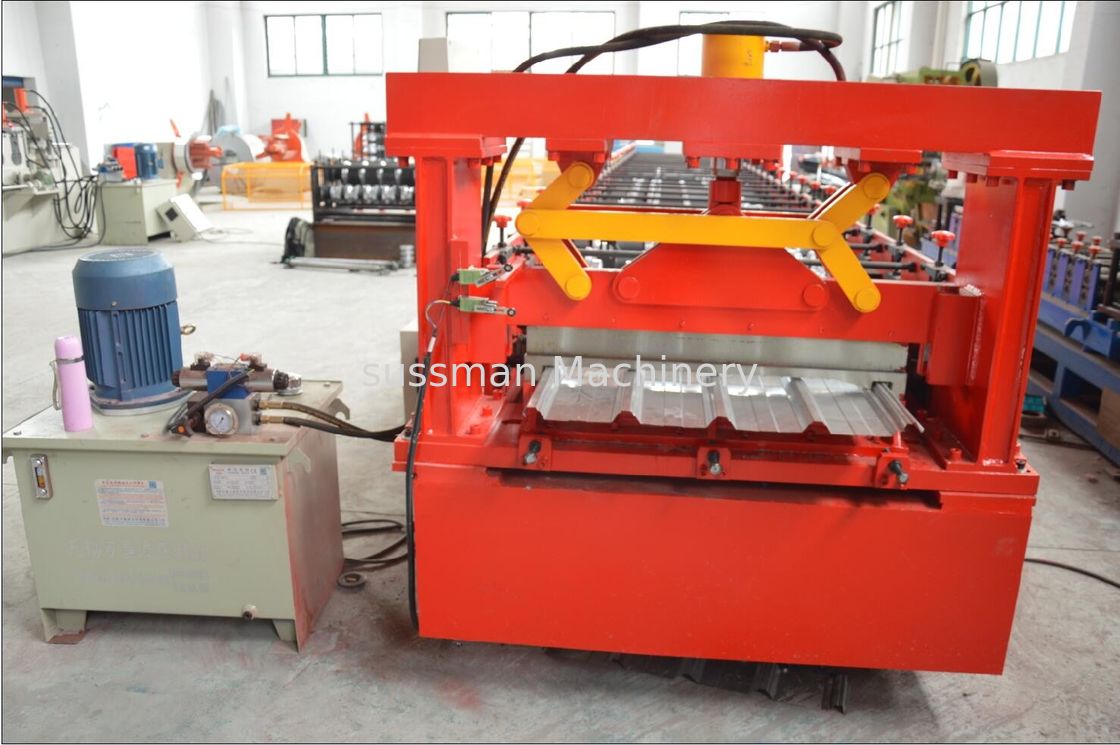

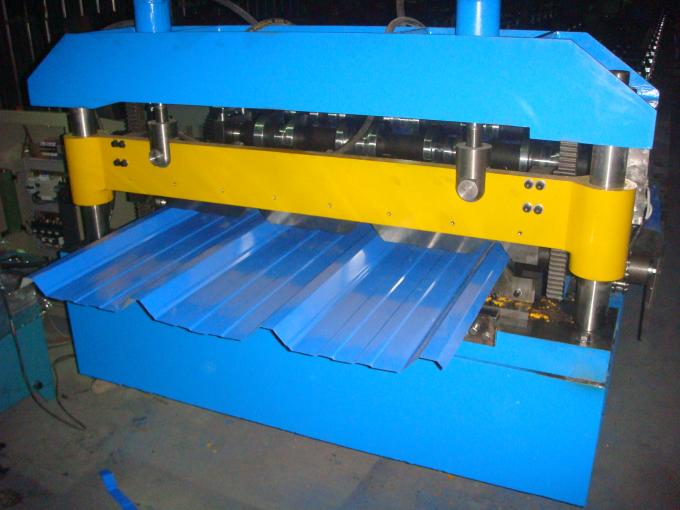

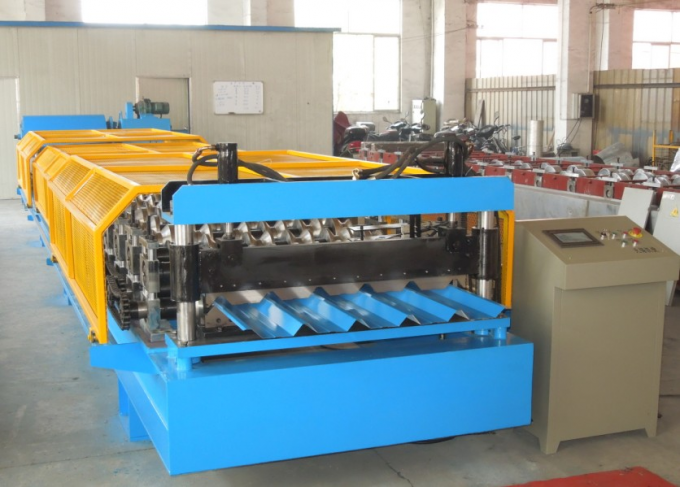

মেশিন ছবি
