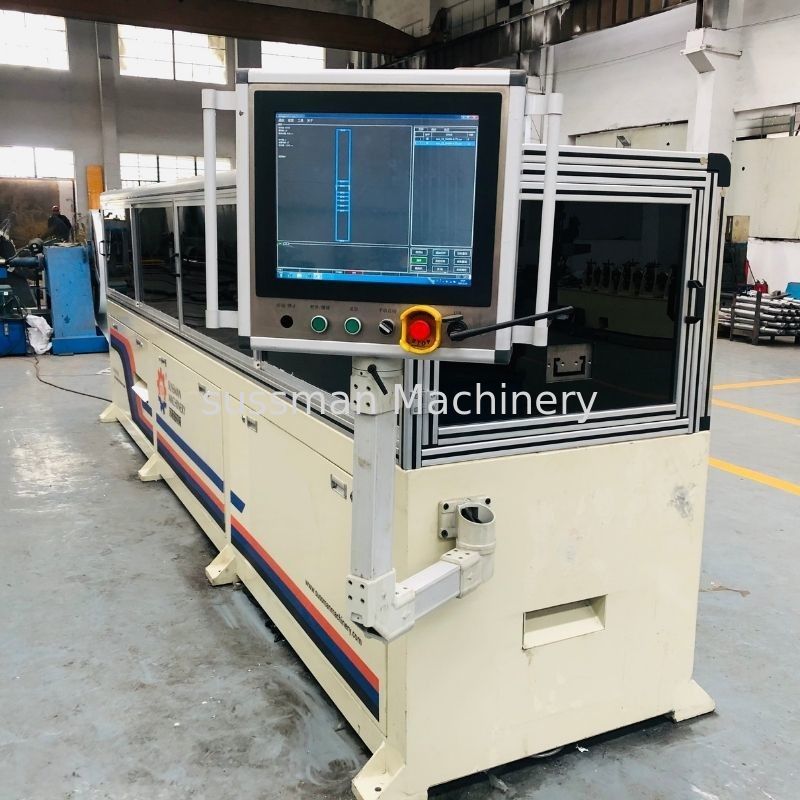

সি 89 এলজিএস স্টিল ফ্রেম সিএডি মেশিন হালকা গেজ স্টিল ফ্রেমিং মেশিন
প্রধান বিশেষ উল্লেখ
| আইটেম |
বর্ণনা |
| স্বয়ংক্রিয় ডিকোয়লার |
| ওজন লোড হচ্ছে |
2000 কেজি |
| কয়েল ইনার ব্যাস |
φ430 ~ 520 মিমি |
| কয়েল আউটার ব্যাস |
φ1300 মিমি |
| স্ট্রিপ প্রস্থ |
100 ~ 450 মিমি |
| স্ট্রিপ বেধ |
0.7 ~ 1.2 মিমি |
| প্রোফাইল বিবরণ |
| সি প্রোফাইল আকার |
89 * 41 * 13 মিমি |
| রোল বিরচন মেশিন |
| মাত্রা |
5000 * 1000 * 1800 মিমি |
| ওজন |
3500 কেজি |
| বেলন গ্রেড |
উপাদান: এসকেডি -11 |
| রোলার প্রসেসিং টেকনিক |
সিএনসি ম্যাচিং, তাপ চিকিত্সা এইচআরসি 5-60 |
| খাদ গ্রেড |
40Cr ইস্পাত |
| খাদ প্রক্রিয়াজাতকরণ কৌশল |
সিএনসি ম্যাচিং, শোধ এবং এইচআরসি ২৮-৩২ টি টেম্পারিং |
| ডিভাইস পঞ্চিং |
স্ক্রু গর্ত, সার্ভিস হোল, ওয়েব খাঁজ, ঠোঁট খাঁজ, ট্রাস এন্ড চাম্পার, স্বেজ, ক্রিমের সাথে ডিম্পলিং |
| নিয়ন্ত্রণ ব্যবস্থা |
| কন্ট্রোল ডিভাইস |
একটি লেনভো ল্যাপটপ, মেশিনের ভিত্তিক ফ্রেমের ভিতরে একটি নিয়ন্ত্রণ বাক্স |
| ডিজাইন সফটওয়্যার |
এউ থেকে ভার্টেক্স বিডি |
| লিজার প্রিন্টিং ডিভাইস |
পেইন্টিং স্প্রে লোগো এবং ইনস্টলেশন ইঙ্গিত সংখ্যার জন্য ইউএসএ ম্যাথিউ লিজার মুদ্রণ যন্ত্র |
| রিমোট-কন্ট্রোল ডিভাইস |
সামনে বা পিছনে বা থামার জন্য ওয়্যারলেস রিমোট-কন্ট্রোলার নিয়ন্ত্রণ মেশিন |
| প্রধান ব্র্যান্ড |
পিএলসি (স্ব-উন্নত), রিলে (স্নাইডার), প্রক্সিমিটি সুইচ (স্নাইডার), এনকোড (ওমরন) |
| মোটর এবং জলবাহী সিস্টেম |
| সার্ভো মোটর |
5.5kw মূল্যবান গিয়ার রিডুসার সহ |
| জলবাহী স্টেশন |
7.5kw, 200L ট্যাংক |
| রান আউট টেবিল |
| দৈর্ঘ্য |
সাইড নিউম্যাটিক সমর্থন সহ 3 এম |
| সাধারণ ভূমিকা |
| 1. উইন্ডোজ সিস্টেম টাচ প্যানেল।নেটওয়ার্ক বা ইউএসবি ইন্টারফেসের মাধ্যমে এনসি নির্দেশাবলী দ্রুত আমদানি করুন। |
| 2. ভিজ্যুয়াল কাজ প্রক্রিয়া পর্যবেক্ষণ |
| 3. ভার্টেক্স বিডি সফটওয়্যার |
| ৪.গার্মান বোশ রেক্স্রোথ হাইড্রোলিক সিস্টেম।দ্রুত লোডিং এবং আনলোড লোড ডিজাইন |
| 5. উচ্চ মানের ডাই ইস্পাত।ভ্যাকুয়াম কঠোর চিকিত্সা।সিএনসি মেশিন সেন্টার সমাপ্তি |
| 6. বিল্ট ইন রক্ষণাবেক্ষণ বিনামূল্যে কালি জেট প্রিন্টার |
| 7. নিখুঁত গঠন।সঠিক আকারের |
সরঞ্জাম বর্ণনা
1: মেশিনের কনফিগারেশন
আনকোলার 1 সেট
রোল রোলিং রোলার: 12 টি গ্রুপ
পিএলসি নিয়ন্ত্রণ ব্যবস্থা 1 সেট
জলবাহী কাটিয়া সিস্টেম: 1 সেট
সংগ্রহের টেবিল
ঘ: ওমেগা প্রোফাইল তৈরির মেশিনের কাজের প্রক্রিয়া Flow
আনকাইলিং-কয়েল ফিডিং-গাইডিং-রোল ফর্মিং-পাঞ্চিং (প্রয়োজনে) - কাটিং-সংগ্রহের টেবিল
3: প্রযুক্তিগত পরামিতি:
উত্তর: বিদ্যুৎ সরবরাহ:
380 ভি, 3 পর্যায়, 50 হার্জেড (বিভিন্ন দেশে প্রকৃত বিদ্যুত সরবরাহের শর্তানুসারে সামঞ্জস্য করা যেতে পারে)
প্রধান মোটর শক্তি: 7.5KW
পাম্প শক্তি: 5.5kw
বি: আনকোলার:
অভ্যন্তরীণ ব্যাস: 460-520 মিমি
বাইরের ব্যাস: 1300 মিমি
ওজন লোড হচ্ছে: 2 টি
সি: অংশ গঠন:
খাওয়ানোর বেধ: 0.6-1.2 মিমি
খাওয়ানোর প্রস্থ: 50-500 মিমি
গঠনের গতি: 8-12 মি / মিনিট
বিভাজন কাটা: 10 মি: 2 মিমি
রোলার স্টেশন সংখ্যা: 12 টি গ্রুপ
বেলন উপাদান: GCr15
খাদ উপাদান: Cr40
খাদ ব্যাস: 42 মিমি
ডি: হাইড্রোলিক সিস্টেম:
জলবাহী চাপ: 10-12 এমপিএ
কাটার উপাদান: এসকেডি 11
ই: নিয়ন্ত্রণ ব্যবস্থা:
পূর্ণ-স্বয়ংক্রিয় এনসি-পিএলসি নিয়ন্ত্রণ ব্যবস্থা
কন্ট্রোল চ্যানেল: রঙিন টাচ স্ক্রিন
আমাদের মেশিন ফটো
