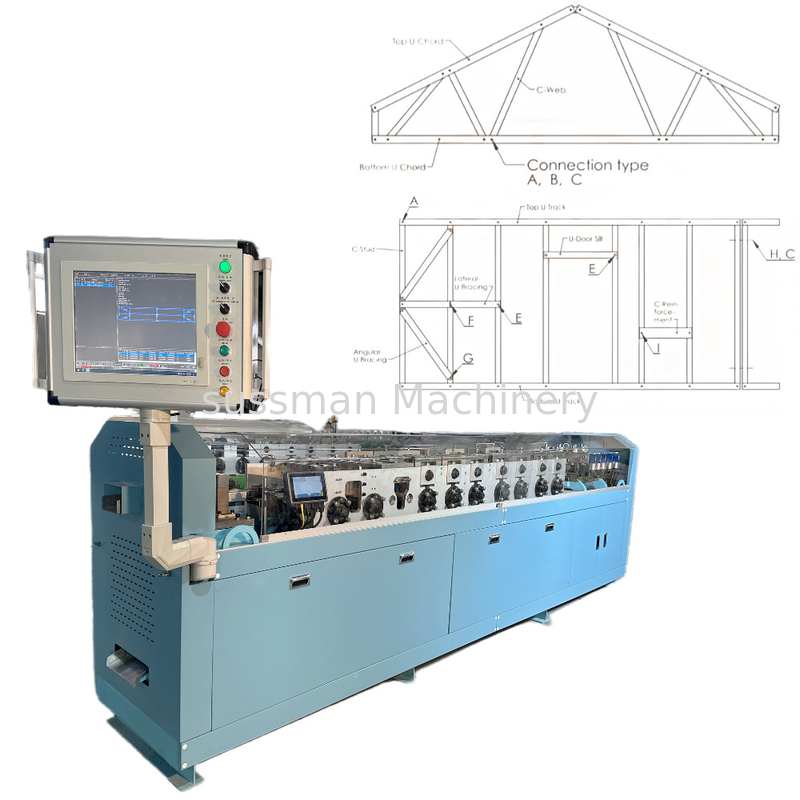

ভার্টেক্স বিডি সফটওয়্যারের সাথে সি 89 লাইট গ্যাজ ফ্রেমিং মেশিন এলজিএস এলজিএসএফ মেকিং মেশিন শিপিংয়ের জন্য প্রস্তুত
হালকা ইস্পাত ফ্রেমিং মেশিন স্বয়ংক্রিয় উত্পাদন লাইন। প্রস্থ 75mm, 89mm, 140mm সাধারণ মাপ হয়। মেশিন decoiler, জলবাহী punching, জলবাহী কাটিয়া অন্তর্ভুক্ত,৬ মিটার প্যাসিভ ডিকোলারইন্ডাস্ট্রিয়াল কম্পিউটার ইত্যাদি।
এটি একটি সম্পূর্ণ স্বয়ংক্রিয় দেয়াল, মেঝে এবং ছাদ ট্রাস ফ্রেম ডিজাইন উত্পাদন সিস্টেম যা একটি একক ডেডিকেটেড সি & ইউ আকৃতি প্রোফাইল ব্যবহার করে।
এই ফ্রেমিং সিস্টেম ইঞ্জিনিয়ার, ডিজাইন এবং দেয়াল ফ্রেম, মেঝে truss, এবং ছাদ trusses সব প্রধান আন্তর্জাতিক হালকা ইস্পাত ফ্রেমিং বিল্ডিং কোড মেনে চলতে উত্পাদনঃ আমেরিকা, ব্রিটিশ, ইউরো,কানাডিয়ান এবং অস্ট্রেলিয়ান.ed সি & ইউ আকৃতির প্রোফাইল।
প্রধান বিশেষ উল্লেখ
| পয়েন্ট |
বর্ণনা |
| অটোমেটিক ডিকোলার |
| লোডিং ওজন |
২০০০ কেজি |
| কয়েল অভ্যন্তরীণ ব্যাসার্ধ |
φ430 ~ 520mm |
| কয়েল বাইরের ব্যাসার্ধ |
φ1300 মিমি |
| স্ট্রিপ প্রস্থ |
১০০-৪৫০ মিমি |
| স্ট্রিপ বেধ |
0.7~1.2 মিমি |
| প্রোফাইলের বর্ণনা |
| C প্রোফাইলের আকার |
৮৯*৪১*১৩ মিমি |
| রোল ফর্মিং মেশিন |
| মাত্রা |
5000*1000*1800 মিমি |
| ওজন |
৩৫০০ কেজি |
| রোলার গ্রেড |
উপাদানঃ এসকেডি-১১ |
| রোল প্রক্রিয়াকরণ কৌশল |
সিএনসি মেশিনিং, তাপ চিকিত্সা HRC58-60 |
| শ্যাফ্ট গ্রেড |
৪০সিআর ইস্পাত |
| শ্যাফট প্রসেসিং কৌশল |
সিএনসি মেশিনিং, শ্বাসনালী এবং টেম্পারিং HRC28-32 |
| পঞ্চিং ডিভাইস |
স্ক্রু গর্ত,সার্ভিস গর্ত,টুইব খাঁজ,লিপ খাঁজ,ট্রাস শেষ chamfer, swage,crimp |
| নিয়ন্ত্রণ ব্যবস্থা |
| নিয়ন্ত্রণ যন্ত্র |
একটি লেনোভো ল্যাপটপ, মেশিনের ভিত্তিক ফ্রেমের ভিতরে একটি নিয়ন্ত্রণ বাক্স |
| ডিজাইন সফটওয়্যার |
এফইউ থেকে ভার্টেক্স বিডি |
| লেজার প্রিন্টিং ডিভাইস |
USA ম্যাথিউজ লেজার প্রিন্টিং ডিভাইস ফর পেইন্টিং স্প্রে লোগো এবং ইনস্টলেশন নির্দেশক নম্বর |
| রিমোট কন্ট্রোল ডিভাইস |
ওয়্যারলেস রিমোট কন্ট্রোলার মেশিন এগিয়ে বা পিছনে যেতে বা থামাতে নিয়ন্ত্রণ করে |
| প্রধান ব্র্যান্ড |
পিএলসি (স্ব-উন্নত), রিলে (স্নাইডার), প্রক্সিমিটি সুইচ (স্নাইডার), এনকোড (ওম্রন) |
| মোটর এবং হাইড্রোলিক সিস্টেম |
| সার্ভো মোটর |
5.5kw মূল্যবান গিয়ার হ্রাসকারী সঙ্গে |
| হাইড্রোলিক স্টেশন |
7.৫ কিলোওয়াট, ২০০ লিটার ট্যাংক |
| রান-আউট টেবিল |
| দৈর্ঘ্য |
সাইড পেনেমেটিক সাপোর্ট সহ 3M |
| সাধারণ ভূমিকা |
| 1. উইন্ডোজ সিস্টেম টাচ প্যানেল. নেটওয়ার্ক বা ইউএসবি ইন্টারফেসের মাধ্যমে দ্রুত এনসি নির্দেশাবলী আমদানি. |
| 2.ভিজ্যুয়াল ওয়ার্ক প্রসেস মনিটরিং |
| 3. ভার্টেক্স বিডি সফটওয়্যার |
| 4জার্মান বশ রেক্স্রথ হাইড্রোলিক সিস্টেম। দ্রুত লোডিং এবং আনলোডিং ছাঁচ নকশা |
| 5. উচ্চ মানের মরা ইস্পাত. ভ্যাকুয়াম শক্তীকরণ চিকিত্সা. সিএনসি মেশিন কেন্দ্র সমাপ্তি |
| 6. অন্তর্নির্মিত রক্ষণাবেক্ষণ মুক্ত কালি জেট প্রিন্টার |
| 7.. নিখুঁত গঠন. সঠিক আকার |
সরঞ্জামের বর্ণনা
1: মেশিনের কনফিগারেশন
আনরোলার ১টি সেট
রোল ফর্মিং রোলঃ ১২টি গ্রুপ
পিএলসি কন্ট্রোল সিস্টেম 1 সেট
হাইড্রোলিক কাটিয়া সিস্টেমঃ 1 সেট
সংগ্রহ টেবিল
2:ওমেগা প্রোফাইল গঠনের মেশিনের কাজের প্রক্রিয়া প্রবাহ
আনরোলিং-রোল ফিডিং-গাইডিং-রোল ফর্মিং-পঞ্চিং (যদি প্রয়োজন হয়) - কাটিং-সংগ্রহ টেবিল
3: টেকনিক্যাল প্যারামিটার:
A: পাওয়ার সাপ্লাই:
380V, 3 ফেজ, 50 Hz (বিভিন্ন দেশে প্রকৃত পাওয়ার সাপ্লাই অবস্থার অনুযায়ী সামঞ্জস্য করা যেতে পারে)
প্রধান মোটর শক্তিঃ 7.5KW
পাম্প শক্তিঃ 5.5kw
বিঃ আনরোলার:
অভ্যন্তরীণ ব্যাসার্ধঃ 460-520mm
বাইরের ব্যাসার্ধঃ ১৩০০ মিমি
লোডিং ওজনঃ ২ টন
C:অংশ গঠনের জন্যঃ
ফিডিং বেধঃ 0.6-1.2 মিমি
খাওয়ানোর প্রস্থঃ 50-500mm
গঠনের গতিঃ ৮-১২ মিটার/মিনিট
কাটা বিচ্যুতিঃ 10m±2mm
রোলার স্টেশনের সংখ্যাঃ ১২ টি গ্রুপ
রোলার উপাদানঃ GCr15
শ্যাফ্টের উপাদানঃ Cr40
শ্যাফ্টের ব্যাসার্ধঃ 42mm
D:হাইড্রোলিক সিস্টেমঃ
হাইড্রোলিক চাপঃ ১০-১২ এমপিএ
কাটার উপাদানঃ SKD11
E:নিয়ন্ত্রণ ব্যবস্থা:
সম্পূর্ণ স্বয়ংক্রিয় এনসি-পিএলসি নিয়ন্ত্রণ ব্যবস্থা
কন্ট্রোল চ্যানেলঃ রঙিন টাচ স্ক্রিন
