0.8-1.2mm C63 C75 C100 C150 হালকা গজ স্টিল ফ্রেমিং মেশিন

0.8-1.2 মিমি C63 C75 C100 C150 হালকা গেজ স্টিল ফ্রেম তৈরির মেশিন

প্রধান বৈশিষ্ট্য

সরঞ্জামের বিবরণ


প্রধান বৈশিষ্ট্য:
সাইজ 100*41mm
পুরুত্ব 0.8-1.2mm (G300-G550 গ্যালভানাইজড কয়েল এবং অ্যালুজিনক)
ফিডিং প্রস্থ 193mm
স্ট্যান্ডার্ড উৎপাদন গতি 300-700m/h
সর্বোচ্চ উৎপাদন গতি 25m/min
প্রধান মোটর 7.5kw সার্ভো মোটর
বিদ্যুৎ সরবরাহ 380V 50Hz 3ফেজ বা আপনার অনুরোধ অনুযায়ী
হাইড্রোলিক স্টেশন 7.5kw
হাইড্রোলিক ট্যাঙ্কের ক্ষমতা: 100L
হাইড্রোলিক কুলিং: ফ্যান কুলিং
হাইড্রোলিক চাপ: কম্পিউটার সেট
ফ্রেম এবং পাঞ্চিং ডাইস: স্ক্রু হোল, চেমফার, স্লট হোল, ফ্ল্যাঞ্জ কাট, পাইপ হোল, সাসপেনশন, কাটিং
সহনশীলতা: +- 0.5mm
ইঙ্কজেট প্রিন্টার: EC-JET
মেশিনের আকার: 5000*1000*1500mm
ওজন: 3000 কেজি
রঙ: আপনার অনুরোধ অনুযায়ী
ডি-কয়লার: 3 টন ভারবহন ক্ষমতা, স্বয়ংক্রিয় ডিকয়লার

VERTEX BD ডিজাইন সফটওয়্যার
1. দেয়াল, মেঝে এবং ছাদের কাঠামো স্বয়ংক্রিয়ভাবে তৈরি হয়, যা ডিজাইনের সময় বাঁচায়।
2. স্বয়ংক্রিয় 3D মডেলিং, 100% নির্ভুলতা নিশ্চিত করে।
3. বিশ্লেষণ প্রকল্পের ফাংশন সহ, সফ্টওয়্যারটি ভারবহন ক্ষমতা গণনা করতে পারে।
4. ফ্রেমওয়ার্ক 3D ম্যাপ এবং 3D ডেকোরেশন ভিউ তৈরি করুন।
5. পুরো বিল্ডিং ফ্রেমটি স্বাধীন ইউনিট অঙ্কনে সমাধান করা যেতে পারে।
6. প্রয়োজনীয় ইস্পাত, প্লেট, তাপ নিরোধক উপাদান, দরজা এবং জানালা, স্ক্রু এবং অন্যান্য ম্যাচিং উপাদান সহ বিল অফ ম্যাটেরিয়াল গণনা করুন।
7. চিহ্নিত ওয়ার্ক পিস সহ প্রক্রিয়াকরণ ডেটা তৈরি করুন, সরঞ্জামের সাথে ডকিং করুন।
8. সফ্টওয়্যার রক্ষণাবেক্ষণ এবং প্রশিক্ষণ ফি।
9. রক্ষণাবেক্ষণ এবং সমর্থন ফি USD 2200.00/বছর। এটি সফ্টওয়্যার আপডেটের জন্য এবং ঐচ্ছিকভাবে প্রযোজ্য।
সরঞ্জামের বিবরণ

1)। স্বয়ংক্রিয় উল্লম্ব একক হেড আনকোয়লার: 1 সেট
ক. হ্যান্ড টাইটেনিং ডিজাইন ব্যবহার করে, কয়েল আইডি: 460mm-520mm, কয়েল ওডি: 1400mm, লোডিং: 3000 কেজি
খ. ফ্রিকোয়েন্সি রূপান্তর স্বয়ংক্রিয় আনকোয়ালিং
গ. পাওয়ার: 2.2KW
2)। ফ্রেম: ইস্পাত প্লেট ওয়েল্ডিং ব্যবহার করে, দীর্ঘমেয়াদী ব্যবহারের জন্য বিকৃতি রোধ করতে সামগ্রিক অ্যানিলিং করা হয়; এবং মাত্রিক নির্ভুলতা নিশ্চিত করতে CNC মেশিনিং সেন্টার প্রক্রিয়াকরণ করা হয়।

3)। আর্চ: প্রধান আর্চ বক্স কাঠামো, বক্স সিএনসি মেশিনিং সেন্টার প্রক্রিয়াকরণ, সহায়ক আর্চ স্বাধীন কাঠামো।
4)। রোলিং মোল্ড: Cr12mov ডাই স্টিল, ভ্যাকুয়াম শক্ত হওয়ার পরে HRC60-62 ° ছিদ্র এবং মুখের প্রান্তকে পরিমার্জিত করতে, CNC লেদ রোলারের পৃষ্ঠকে ফিনিশিং করে।

5)। প্রধান অক্ষ: 40Cr টুল স্টিলের উপাদান, কোয়েনচিং এবং টেম্পারিং হিট ট্রিটমেন্ট, বাইরের গ্রাইন্ডিং ফিনিশিং

6)। ড্রাইভ সিস্টেম: সার্ভো মোটর এবং রিডুসার সংযোগ, চাকার মধ্যে নির্ভুল শক্ত দাঁতের গিয়ার তেল নিমজ্জন অপারেশন, দীর্ঘ সময় ব্যবহারের জন্য পরিধান নিশ্চিত করতে।
7)। হাইড্রোলিক সিস্টেম

ক. শক্তি সঞ্চয় কাঠামো, শক্তি সঞ্চয় এবং পরিবেশ সুরক্ষা

খ. হাইড্রোলিক উপাদান: জার্মানির রেক্সরথ পণ্য

8)। পাঞ্চিং মোল্ড
ডাই মডেল উপাদান S45C টুল স্টিল ব্যবহার করা হয়, D2 বা SKD11 উচ্চ-মানের স্টিলের সাথে মোল্ড সন্নিবেশ, জাপানের চালের সাথে মোল্ড অংশ
9)। বৈদ্যুতিক যন্ত্রাংশ

ক. আসল আমদানি করা মোশন কন্ট্রোলার এবং PLC
খ. আন্তর্জাতিক প্রথম শ্রেণীর ব্র্যান্ডের নিম্ন ভোল্টেজ উপাদান
10)। সিএনসি ইঙ্কজেট প্রিন্টার

ক. শিল্প-গ্রেডের উচ্চ মানের দ্রাবক-ভিত্তিক ইলেকট্রনিক ইঙ্কজেট প্রিন্টারের কনফিগারেশন, পরিষ্কার এবং কঠিন লেখার মুদ্রণ, ইনস্টল করা সহজ
খ. সাধারণ দ্রাবক ভিত্তিক কালি, কেনা সহজ এবং ব্যবহার করা সাশ্রয়ী
গ. ডিজাইন সফটওয়্যার দ্বারা স্বয়ংক্রিয়ভাবে তৈরি করা হয়, মানুষের হস্তক্ষেপ ছাড়াই

ঘ. ফ্রেম ম্যাক এলজিএস মেকার প্রোডাকশন কন্ট্রোল সিস্টেমের মাধ্যমে যেকোনো অতিরিক্ত তথ্য যোগ করা যেতে পারে, যেমন, কোম্পানির নাম, লোগো, ওয়েবসাইট ইত্যাদি।

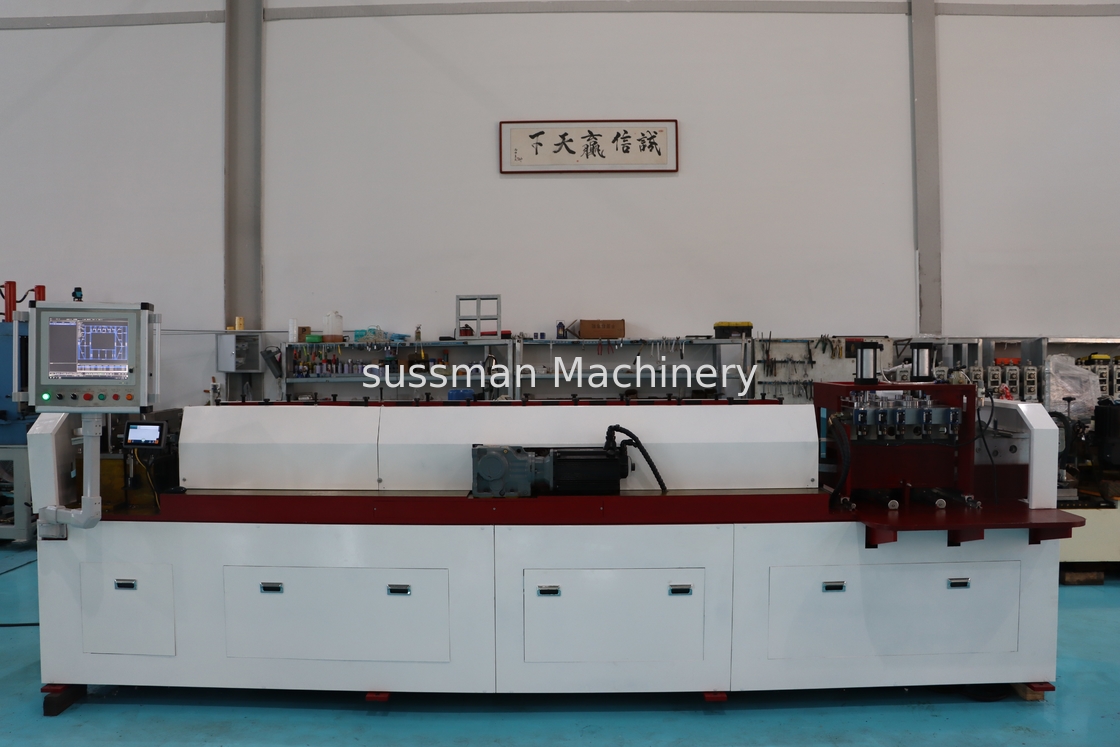

আমাদের মেশিনের ছবি
এলজিএসএফ মেশিনের অ্যাপ্লিকেশনগুলি মূলত নির্মাণ শিল্পে, যেখানে হালকা গেজ স্টিল ফ্রেম তার অসংখ্য সুবিধার কারণে জনপ্রিয়তা অর্জন করছে। কিছু সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
1. আবাসিক নির্মাণ: হালকা গেজ স্টিল ফ্রেম আবাসিক ভবনগুলিতে ক্রমবর্ধমানভাবে ব্যবহৃত হয়, যার মধ্যে একক-পরিবারের বাড়ি, টাউনহাউস এবং বহু-তলা অ্যাপার্টমেন্ট কমপ্লেক্স অন্তর্ভুক্ত। এলজিএসএফ মেশিনগুলি এই কাঠামো জন্য প্রয়োজনীয় ওয়াল স্টাড, রুফ ট্রাস, ফ্লোর জোয়েস্ট এবং অন্যান্য উপাদান তৈরি করতে পারে।
2. বাণিজ্যিক নির্মাণ: এলজিএসএফ সিস্টেমগুলি বাণিজ্যিক ভবনগুলিতেও ব্যবহৃত হয় যেমন অফিস, স্কুল, হাসপাতাল এবং খুচরা স্থান। এলজিএসএফ মেশিনগুলি অভ্যন্তরীণ পার্টিশন, বাইরের দেয়াল, সিলিং সিস্টেম এবং অন্যান্য কাঠামোগত উপাদানগুলির জন্য প্রয়োজনীয় ইস্পাত উপাদান তৈরি করতে পারে।
3. মডুলার নির্মাণ: হালকা গেজ স্টিল ফ্রেম অফ-সাইট মডুলার নির্মাণের জন্য উপযুক্ত, যেখানে পুরো বিল্ডিং মডিউলগুলি একটি কারখানায় তৈরি করা হয় এবং তারপরে একত্রিত করার জন্য নির্মাণ সাইটে পরিবহন করা হয়। এলজিএসএফ মেশিনগুলি এই মডিউলগুলির জন্য ইস্পাত ফ্রেম উপাদান তৈরি করতে গুরুত্বপূর্ণ ভূমিকা পালন করে।

4. সংস্কার এবং রেট্রোফিটিং: এলজিএসএফ সিস্টেমগুলি নমনীয়তা এবং ইনস্টলেশনের সহজতা প্রদান করে, যা তাদের সংস্কার এবং রেট্রোফিটিং প্রকল্পের জন্য উপযুক্ত করে তোলে। এলজিএসএফ মেশিনগুলি দক্ষতার সাথে কাস্টমাইজড ইস্পাত উপাদান তৈরি করতে পারে যা বিদ্যমান কাঠামোতে সহজেই একত্রিত করা যায়।

নির্মাণে এলজিএসএফ মেশিন ব্যবহারের ফলে দ্রুত নির্মাণ সময়, খরচ সাশ্রয়, স্থায়িত্ব এবং নকশা বহুমুখীতা সহ বেশ কয়েকটি সুবিধা পাওয়া যায়। এই মেশিনগুলি ইস্পাত উপাদানগুলির সুনির্দিষ্ট এবং মানসম্মত উত্পাদন সক্ষম করে, যা সাইটে উচ্চ-গুণমান এবং সঠিক সমাবেশ নিশ্চিত করে।
