C63-75-100-150 0.8-1.2 মিমি মাল্টি সাইজ LGS হালকা গেজ স্টিল ফ্রেমিং মেশিন

C63-75-100-150 0.8-1.2 মিমি মাল্টি-সাইজ LGS লাইট গেজ স্টিল ফ্রেম মেশিন

প্রধান বৈশিষ্ট্য

সরঞ্জামের বিবরণ


প্রধান বৈশিষ্ট্য:
সাইজ 100*41mm
পুরুত্ব 0.8-1.2mm (G300-G550 গ্যালভানাইজড কয়েল এবং অ্যালুজিনক)
ফিডিং প্রস্থ 193mm
স্ট্যান্ডার্ড উৎপাদন গতি 300-700m/h
সর্বোচ্চ উৎপাদন গতি 25m/min
প্রধান মোটর 7.5kw সার্ভো মোটর
বিদ্যুৎ সরবরাহ 380V 50Hz 3ফেজ বা আপনার অনুরোধ অনুযায়ী
হাইড্রোলিক স্টেশন 7.5kw
হাইড্রোলিক ট্যাঙ্কের ক্ষমতা: 100L
হাইড্রোলিক কুলিং: ফ্যান কুলিং
হাইড্রোলিক চাপ: কম্পিউটার সেট
ফ্রেম এবং পাঞ্চিং ডাইস: স্ক্রু হোল, চেমফার, স্লট হোল, ফ্ল্যাঞ্জ কাট, পাইপ হোল, সাসপেনশন, কাটিং
সহনশীলতা: +- 0.5 মিমি
ইঙ্কজেট প্রিন্টার: EC-JET
মেশিনের আকার: 5000*1000*1500mm
ওজন: 3000 কেজি
রঙ: আপনার অনুরোধ অনুযায়ী
ডি-কোয়লার: বিয়ারিং 3 টন, স্বয়ংক্রিয় ডিকোয়লার

VERTEX BD ডিজাইন সফটওয়্যার
1. দেয়াল, মেঝে এবং ছাদের কাঠামো স্বয়ংক্রিয়ভাবে তৈরি করা হয়, যা ডিজাইনের সময় বাঁচায়।
2. স্বয়ংক্রিয় 3D মডেলিং, 100% নির্ভুলতা নিশ্চিত করে।
3. বিশ্লেষণ প্রকল্পের বৈশিষ্ট্য সহ, সফ্টওয়্যারটি বহন ক্ষমতা গণনা করতে পারে।
4. ফ্রেম ওয়ার্ক 3D ম্যাপ এবং 3D সজ্জা ভিউ তৈরি করুন।
5. পুরো বিল্ডিং ফ্রেমটি স্বাধীন ইউনিট অঙ্কনে সমাধান করা যেতে পারে।
6. প্রয়োজনীয় ইস্পাত, প্লেট, তাপ নিরোধক উপাদান, দরজা এবং জানালা, স্ক্রু এবং
অন্যান্য ম্যাচিং উপাদান সহ বিল অফ ম্যাটেরিয়াল গণনা করুন।
7. চিহ্নিত ওয়ার্ক পিস সহ প্রক্রিয়াকরণ ডেটা তৈরি করুন, সরঞ্জামের সাথে ডকিং করুন।
8. সফ্টওয়্যার রক্ষণাবেক্ষণ এবং প্রশিক্ষণ ফি।
9. রক্ষণাবেক্ষণ এবং সমর্থন ফি USD 2200.00/বছর। এটি সফ্টওয়্যার আপডেটের জন্য এবং ঐচ্ছিকভাবে প্রযোজ্য।

সরঞ্জামের বিবরণ
1). স্বয়ংক্রিয় উল্লম্ব একক হেড আনকোয়লার: 1 সেট
ক. হ্যান্ড টাইটেনিং ডিজাইন ব্যবহার করে, কয়েল আইডি: 460mm-520mm, কয়েল ওডি: 1400mm, লোডিং: 3000 কেজি
খ. ফ্রিকোয়েন্সি রূপান্তর স্বয়ংক্রিয় আনকোয়ালিং
গ. পাওয়ার: 2.2KW

2). ফ্রেম: ইস্পাত প্লেট ওয়েল্ডিং ব্যবহার করে, দীর্ঘমেয়াদী ব্যবহারের জন্য বিকৃতি রোধ করতে সামগ্রিক অ্যানিলিং করা হয়; এবং
মাত্রিক নির্ভুলতা নিশ্চিত করতে CNC মেশিনিং সেন্টার প্রক্রিয়াকরণ।

3). আর্চ: প্রধান আর্চ বক্স কাঠামো, বক্স সিএনসি মেশিনিং সেন্টার প্রক্রিয়াকরণ, সহায়ক আর্চ স্বাধীন কাঠামো।

4). রোলিং ছাঁচ: Cr12mov ডাই স্টিল, ভ্যাকুয়াম শক্ত হওয়ার পরে HRC60-62 ° ছিদ্র এবং মুখের প্রান্তকে পরিমার্জিত করতে, CNC লেদ
রোলার পৃষ্ঠ সমাপ্তি।

5). প্রধান অক্ষ: 40Cr টুল স্টিলের উপাদান, কোঁচিং এবং টেম্পারিং হিট ট্রিটমেন্ট, বাইরের গ্রাইন্ডিং ফিনিশিং

6). ড্রাইভ সিস্টেম: সার্ভো মোটর এবং হ্রাসকারী সংযোগ, নির্ভুল হার্ড দাঁত গিয়ার তেল নিমজ্জন অপারেশনের সাথে চাকার মধ্যে, দীর্ঘ সময় ব্যবহারের জন্য পরিধান নিশ্চিত করতে।

7). জলবাহী সিস্টেম
ক. শক্তি সঞ্চয় কাঠামো, শক্তি সঞ্চয় এবং পরিবেশ সুরক্ষা
খ. জলবাহী উপাদান: জার্মানির রেক্সরথ পণ্য

8). পাঞ্চিং ছাঁচ
ডাই মডেল উপাদান S45C টুল স্টিল ব্যবহার করা হয়, D2 বা SKD11 উচ্চ-মানের স্টিলের সাথে ছাঁচ সন্নিবেশ, জাপানের চালের সাথে ছাঁচের অংশ
পণ্য।

9). বৈদ্যুতিক যন্ত্রাংশ
ক. মূল আমদানি করা মোশন কন্ট্রোলার এবং PLC
খ. আন্তর্জাতিক প্রথম শ্রেণীর ব্র্যান্ডের নিম্ন ভোল্টেজ উপাদান

10). সিএনসি ইঙ্কজেট প্রিন্টার
ক. শিল্প-গ্রেডের উচ্চ মানের দ্রাবক-ভিত্তিক ইলেকট্রনিক ইঙ্কজেট প্রিন্টারের কনফিগারেশন, পরিষ্কার এবং কঠিন লেখার প্রিন্ট, সহজে
ইনস্টল করুন
খ. সাধারণ দ্রাবক ভিত্তিক কালি, কেনা সহজ এবং ব্যবহার করা সাশ্রয়ী
গ. ডিজাইন সফটওয়্যার দ্বারা স্বয়ংক্রিয়ভাবে তৈরি করা হয়, মানুষের হস্তক্ষেপ ছাড়াই
ঘ. ফ্রেম ম্যাক এলজিএস মেকার প্রোডাকশন কন্ট্রোল সিস্টেমের মাধ্যমে যেকোনো অতিরিক্ত তথ্য যোগ করা যেতে পারে, যেমন, কোম্পানির নাম, লোগো, ওয়েবসাইট ইত্যাদি।

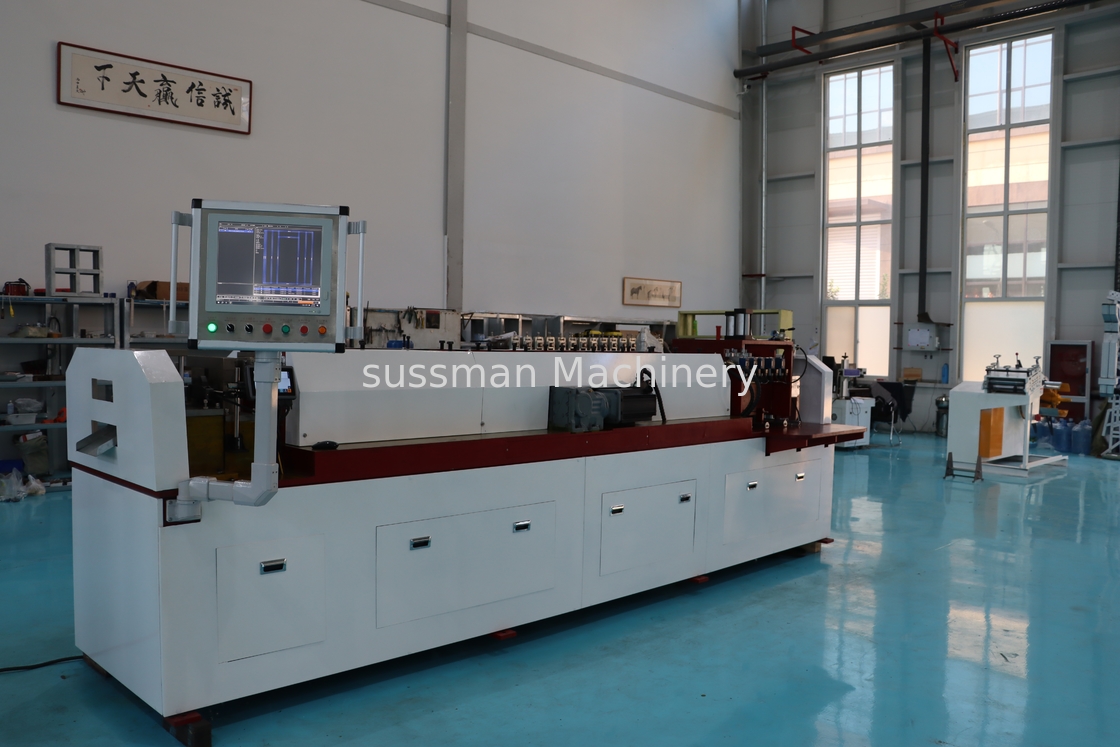

আমাদের মেশিনের ছবি

LGSF মেশিনের অ্যাপ্লিকেশনগুলি প্রাথমিকভাবে নির্মাণ শিল্পে, যেখানে হালকা গেজ স্টিল ফ্রেম তার অসংখ্য সুবিধার কারণে জনপ্রিয়তা লাভ করছে। কিছু সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:

1. আবাসিক নির্মাণ: হালকা গেজ স্টিল ফ্রেম আবাসিক ভবনগুলিতে ক্রমবর্ধমানভাবে ব্যবহৃত হচ্ছে, যার মধ্যে একক-পরিবারের বাড়ি, টাউনহাউস এবং বহু-তলা অ্যাপার্টমেন্ট কমপ্লেক্স অন্তর্ভুক্ত রয়েছে। LGSF মেশিনগুলি এই কাঠামো জন্য প্রয়োজনীয় দেয়ালের স্টাড, রুফ ট্রাস, ফ্লোর জোয়েস্ট এবং অন্যান্য উপাদান তৈরি করতে পারে।

2. বাণিজ্যিক নির্মাণ: LGSF সিস্টেমগুলি বাণিজ্যিক ভবনগুলিতেও ব্যবহৃত হয় যেমন অফিস, স্কুল, হাসপাতাল এবং খুচরা স্থান। LGSF মেশিনগুলি অভ্যন্তরীণ পার্টিশন, বাইরের দেয়াল, সিলিং সিস্টেম এবং অন্যান্য কাঠামোগত উপাদানগুলির জন্য প্রয়োজনীয় ইস্পাত উপাদান তৈরি করতে পারে।

3. মডুলার নির্মাণ: হালকা গেজ স্টিল ফ্রেম অফ-সাইট মডুলার নির্মাণের জন্য উপযুক্ত, যেখানে পুরো বিল্ডিং মডিউলগুলি একটি কারখানায় তৈরি করা হয় এবং তারপরে অ্যাসেম্বলির জন্য নির্মাণ সাইটে পরিবহন করা হয়। LGSF মেশিনগুলি এই মডিউলগুলির জন্য ইস্পাত ফ্রেম উপাদান তৈরি করতে গুরুত্বপূর্ণ ভূমিকা পালন করে।

4. সংস্কার এবং রেট্রোফিটিং: LGSF সিস্টেমগুলি নমনীয়তা এবং ইনস্টলেশনের সহজতা প্রদান করে, যা তাদের সংস্কার এবং রেট্রোফিটিং প্রকল্পের জন্য উপযুক্ত করে তোলে। LGSF মেশিনগুলি দক্ষতার সাথে কাস্টমাইজড ইস্পাত উপাদান তৈরি করতে পারে যা বিদ্যমান কাঠামোতে সহজেই একত্রিত করা যায়।

নির্মাণে LGSF মেশিনগুলির ব্যবহার বেশ কয়েকটি সুবিধা প্রদান করে, যার মধ্যে দ্রুত নির্মাণ সময়, খরচ সাশ্রয়, স্থায়িত্ব এবং নকশা বহুমুখিতা অন্তর্ভুক্ত। এই মেশিনগুলি ইস্পাত উপাদানগুলির সুনির্দিষ্ট এবং মানসম্মত উত্পাদন সক্ষম করে, যা সাইটে উচ্চ-গুণমান এবং সঠিক সমাবেশ নিশ্চিত করে।
