টি গ্রিড রোল বিরচন মেশিন মেটাল প্রজনন মেকিং সরঞ্জাম 8-15m / মিনিট
প্রধান টি বার মেশিন তালিকা
| মেশিনের তালিকা | 3 টন প্যাসিভ ডি-কিলার | ২ সেট | |
| জলবাহী পঞ্চকিং ডিভাইস | 3 সেট | |
| প্রধান রোল গঠন মেশিন | 1 সেট | |
| পিএলসি কন্ট্রোল বক্স | 1 একক | |
| জলবাহী স্টেশন | 1 একক | |
| সন্ধি জন্য ডিভাইস লকিং | 1 একক | |
| আউট টেবিল | 2 ইউনিট | |
| |

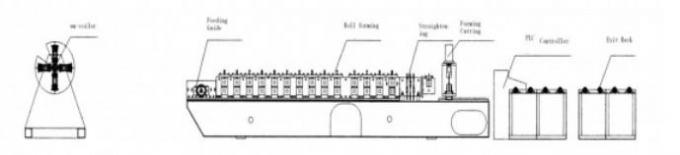

স্ট্যান্ডার্ড প্রোফাইল এবং অঙ্কন
প্রযুক্তিগত প্রক্রিয়া:
Decoiler-feedingwithguide- রোলફોર્મিং - জলবাহী প্যাঞ্চিং - কাটিং-পণ্য সংগ্রহ
মেশিন বাইরের:
| চলছে | বিশেষ উল্লেখ | মন্তব্য |
| কুণ্ডলী এর উপাদান | উপাদান বেধ | 0.3-0.5 মিমি PPGI জহল | |
| ডি-coiler | ওজন | 3 টন ম্যানুয়াল | |
| Knurls | দুই পক্ষের | রোল 1 সেট | |
| punching | সংখ্যার | 3 সেট | |
| সিস্টেম বিরচন | রোলিং স্পিড | 10-15 মি / মিনিট | |
| রোলার স্টেশন | প্রায় 16 টি স্টেশন গঠন | |
| রোলার উপাদান | শোধক সঙ্গে Gcr15 ইস্পাত | |
| খাদ উপাদান | 45 # ইস্পাত ব্যাসার্ধ 75 মি: খ | |
| ময়মন মোটর শক্তি | 7.5 কিলোওয়াট | |
| জলবাহী কর্তন ক্ষমতা | 4 কিলোওয়াট | |
কাটা পদ্ধতি | কাটিং এর উপাদান | CR12 চিকিত্সা সঙ্গে CR12 | |
| কঠোরতা | HRC58-62 | |
| সহ্য | + + -1.5mm | |
| কাটার ব্লেড | কাটিয়া ফলক 1 সেট | |
| বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা | বৈদ্যুতিক উত্স | 380V, 50HZ, 3 ফেজ | |
| নিয়ন্ত্রণ ব্যবস্থা | স্প্যানিশ স্ক্রিনের সাথে পিএলসি জাপানি প্যানাসনিক এবং ইস্কাভা ব্র্যান্ড | |
| সংযুক্ত সিস্টেম | স্টেশন | সম্পর্কে 5 স্টেশন | |
| ওজন | টন | প্রায় 3 টন | |
| ড্রাইভ ওয়ে | | গিয়ার বক্স | |
| মেশিনের আকার | মিমি | দৈর্ঘ্য 7500 মিমি * প্রস্থ 800mm * উচ্চতা 800 মি | |
মেশিন কম্পোনেন্ট এর ছবি
Decoiler 3 টন প্যাসিভ
কুণ্ডলী ভেতরের ব্যাসার্ধ: ¢ 350mm ~ 450mm
কুলের বাইরের ব্যাস সর্বোচ্চ: ¢ 800mm
সম্প্রসারণ: 4 টি পাম্প সঙ্গে, ব্রেক সঙ্গে
সর্বোচ্চ কুণ্ডলী প্রস্থ: 500mm
উপায় কাটা:
(1) কাটিং গতি: প্রধান মেশিন স্টপ এবং তারপর স্বয়ংক্রিয়ভাবে কাটা। কাটা পরে, প্রধান মেশিন পুনরায় আরম্ভ স্বয়ংক্রিয়ভাবে
(2) ব্লেড উপাদান: তাপ চিকিত্সা সঙ্গে CR12
(3) দৈর্ঘ্য পরিমাপ: স্বয়ংক্রিয়ভাবে
(4) দৈর্ঘ্যের সহনশীলতা: + 0.5 মিমি
(5) নিখুঁত প্রোফাইল পেতে, আমরা কাটিয়া molds পরিবর্তন দ্বারা পোস্ট জলবাহী কাটা সুপারিশ। এটা কাজ করা সহজ।
নিয়ন্ত্রণ বাক্স
-
- (1) শক্তি সরবরাহকারী: 440V, 50Hz, 3Phase (অনুরোধ সঙ্গে সামঞ্জস্যপূর্ণ)
- (2) দৈর্ঘ্য এবং পরিমাণ পরিমাপ স্বয়ংক্রিয়ভাবে;
- (3) দৈর্ঘ্য এবং পরিমাণ পিএলসি দ্বারা নিয়ন্ত্রিত,
- (4) দৈর্ঘ্য অযোগ্যতা সহজে সংশোধন করা যাবে।
- (6)। কন্ট্রোল প্যানেল: বোতাম-টাইপ সুইচ এবং স্পর্শ পর্দা
- (7) স্পর্শ পর্দায় ভাষা: ইংরেজি এবং চীনা
- (8) দৈর্ঘ্য ইউনিট: মিলিমিটার (কন্ট্রোল প্যানেল চালু)
